Uボルトの測り方はわかりづらく特殊です。

お客様からよく注文して頂く一般鋼管用Uボルトの測り方について説明したいと思います。

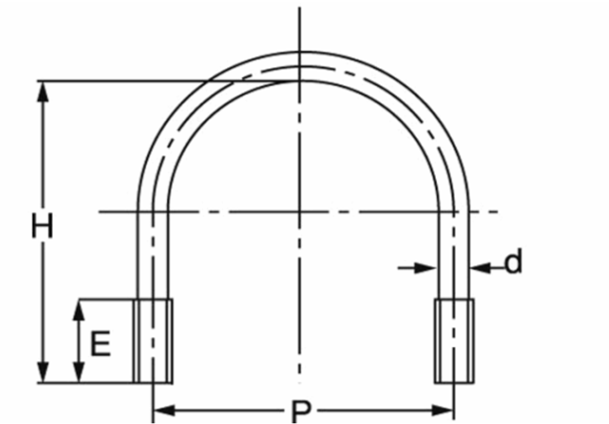

測るときに一番わかりやすい場所はPの長さです。

P＝ピッチと言います。

または芯々とも言います。ボルトの中心から中心までの長さが 　P　になります。

この長さとねじの径（太さ）がわかるとUボルトのサイズが求められます。

では実際に例をあげて商品のサイズを照らし合わせてみましょう！

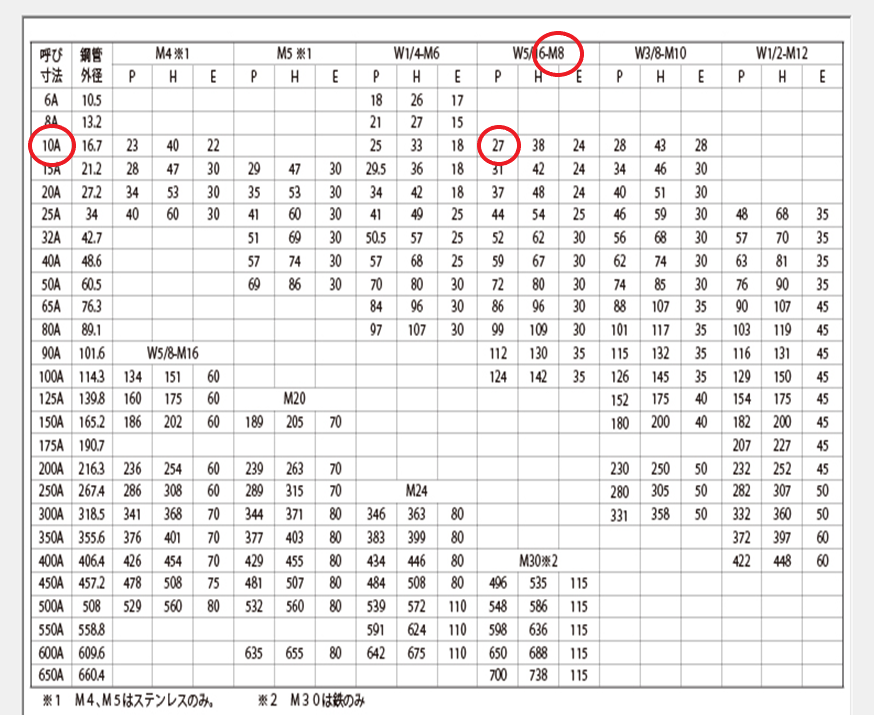

例　M８×１０A

M８がｄ（ねじの太さ）になります。１０ＡがＰ（ボルトの中心から中心までの長さ）になります。

Pの寸法は２７ｍｍになります。

または鋼管外径(パイプの太さ）を言って頂いてもサイズがわかります。

M8×１０Aだと鋼管外径は１６．７ｍｍですね。

規格表がなくUボルトのサイズがわからない時は

P(ピッチ）とねじの径（太さ）を測って、ご注文時に言って頂くとスムーズです。

またはパイプ径でもわかりますのでお気軽にお問い合わせください。

以上、よろしくお願いします。
