割ピンとロールピンについて

  • このエントリーをはてなブックマークに追加

ねじの商品の中には呼び径と実際の太さが違うものがあります。

①割ピン

呼び 2 2.3 2.5 3 3.5 4 4.5 6 8
d 実際の太さ 1.8 2 2.3 2.7 3.2 3.7 4.2 5.6 7.5

割ピンは相手側の穴に入れるために呼びより小さくなってます。

例　相手の穴（呼び）がＭ３なら径（ｄ）が２．７と少し小さくなります。

長さは首下から短いサイズを測ります。（　ℓ　の長さ）

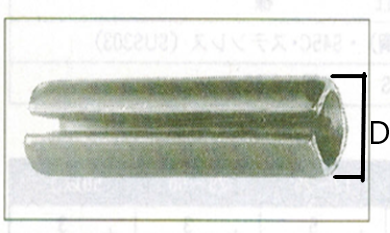

②ロールピン（スプリングピン）

　呼　び ２   ２．５ ３ ３．５ ４ ４．５ ５ ６ ８
D　実際の太さ ２．２５ ２．７５ ３．２５ ３．８４ ４．４ ４．８４ ５．４ ６．４ ８．６

例　相手の穴が（呼び）がＭ３なら径（ Ｄ ）が３．25と少し大きくなります。
